电子计算机用屏蔽电缆

时间:2014-01-08 17:55来源:未知 作者:eguo 点击:
用途 电子计算机用屏蔽电缆,选用介电常数小的高压聚乙烯绝缘。采用对绞、对屏、总屏(或三线组绞合、组屏蔽、组屏总屏)等结构形式,具有介质损耗

用途
  电子计算机用屏蔽电缆,选用介电常数小的高压聚乙烯绝缘。采用对绞、对屏、总屏(或三线组绞合、组屏蔽、组屏总屏)等结构形式,具有介质损耗小、传输信号能力强、抗干扰性能好等特点,能可靠地传输微弱的模拟信号或数字信号,可广泛地用于发电、冶金、石油、化工、轻纺等部门的检测和控制用计算机系统或自动化表置,以及一般的工业计算机上。

产品名称和代号

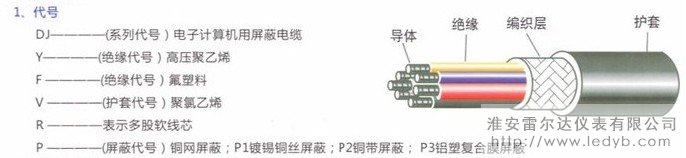

1、代号

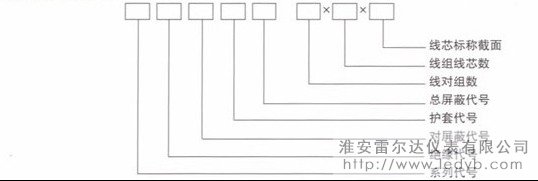

2、产品用型号规格表示

3、产品型号规格举例

例1:订购7对(14芯)1.0mm2的计算机用屏蔽电缆可表示为
 (1)总屏蔽型DJVP7×2×1.0mm2
 (2)分对屏蔽多股软线型DJYPV7×2×1.0mm2
 (3)对屏总屏型DJYPV7×2×1.0mm2

例1:订购3组线芯(9芯)0.75mm2的计算机用屏蔽电缆可表示为:
 (1)分组屏蔽型DJYPV3×3×0.75mm2
 (2)组屏总屏型DJYPV3×3×0.75mm2






型号名称及使用范围



型号

名称

使用范围

DJYVP
DJYPV
DJYPVP

聚乙烯绝缘总屏蔽聚氯乙烯护套电子计算机用电缆
聚乙烯绝缘组屏蔽聚氯乙烯护套电子计算机用电缆
聚乙烯绝缘组屏蔽总屏蔽聚氯乙烯护套电子计算机用电缆

1、固定敷设在室内、电缆沟或管道内。
2、电缆长期工作温度:-20℃ +65℃。
3、电缆敷设温度不低于0℃,弯曲半径不小于电缆外径的10倍

DJYVPR
DJYPVR
DJYPVPR

聚乙烯绝缘总屏蔽聚氯乙烯护套电子计算机用软电缆
聚乙烯绝缘组屏蔽聚氯乙烯护套电子计算机用软电缆
聚乙烯绝缘总屏蔽组屏蔽聚氯乙烯护套电子计算机用软电缆

DJFFP
DJYPVR
DJYPVPR

氟塑料绝缘总屏蔽氟塑料护套计算机用电缆
氟塑料绝缘组屏蔽氟塑料护套计算机用电缆
氟塑料绝缘组屏蔽总屏蔽氟塑料护套计算机用电缆

1、固定敷设在室内、电缆沟或管道内。
2、电缆长期工作温度:-60℃ +200℃。
3、电缆敷设温度不低于-65℃,弯曲半径不小于电缆外径的10倍

DJFVPR
DJFPVR
DJFPVRP

氟塑料绝缘总屏蔽氟塑料护套计算机用软电缆
氟塑料绝缘组屏蔽氟塑料护套计算机用软电缆
氟塑料绝缘组屏蔽总屏蔽氟塑料护套计算机用软电缆

说明:(1)阻燃型(氧指数大于30)电缆需要在型号前加代号”ZR”
例如:ZR-DJYPV;ZR-DJYPVP等。
      (2)铠装型(钢带铠装)电缆需在型号右下角加代号”22”
例如:DJYPV22;DJYPVP22等。
      该电缆主要用于交流或直流300V及以下的工作系统,在500V及以下时能正常工作。

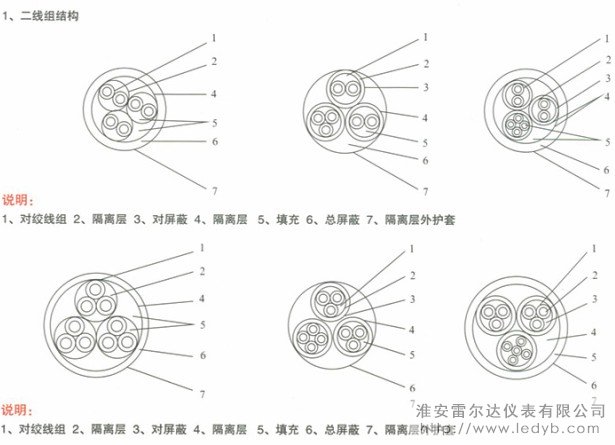

电缆结构简图

订货须知

1、交货长度不小于100m,允许有不短于20m的短断交货,但数量不得超过交货总量的10%
2、根据双方协议,可以任何长度交货。
3、非标定做,或按来样生产。
