LRD-WAPJ防爆热电阻

品牌:雷尔达 单位: 上架日期:14-01-18 15:53 人气:
商品介绍


防爆热电阻的详细资料:

防爆热电阻特点



  ●压簧式感温元件,抗振性能 好;
  ●测量范围大;
  ●毋须补偿导线,节省费用;
  ●进口薄膜电阻元件,性能可靠稳定。




防爆热电阻工作原理



    防爆热电阻利用 间隙隔爆原理,设计具有足够强度的接线盒等部件,将所有会产生火花、电弧和危险温度的零 部件都密封在接线盒腔内,当腔内发生爆炸时,能通过接合面间隙熄火和冷却,使爆炸后的火 焰和温度传不到腔外,从而进行测温。



防爆热电阻主要技术参数



  ●产品执行标准
    IEC751
    JB/T8622-1997
    JB/T9623-1997
    JB/T5518-91




防爆热电阻常温绝缘电阻



    防爆热电阻在环境温度为15~35℃,相对湿度不大于80%,试验 电压为10~100V(直流)电极及外套管之间的绝缘电阻≥100MΩ.m。



■测温范围及允差



  ●测温范围及允差


型号
分度号
测量范围
精度等级
允许偏差
LRD- WAPJ
Pt100
-200~ +500
A级
±(0.15+0.002|t|)
B级
±(0.30+0.005|t|)
LRD-WZCJ
Cu50
Cu100
-50~+100
-
±(0.30+0.006|t|)

注:t为感温元件实测温绝对值。

  ●取证一览表


防爆级别 防爆证号 认证机构
dIIB T4 GYB96451 NEPSI
dIIB T4 GYB96452 NEPSI
dII CT5 GYB98338 NEPSI
dII CT5 GYB97198 NEPSI
iaIICT6 GYB99413 NEPSI

    注:NEPSI防爆 认证系国家级仪器仪表防爆安全监督检验站。

  ●防爆分组形式




  ○电气设备类别
    Ⅰ类——煤矿井下用电气设备
    Ⅱ类——工厂用电气设备
  ○防爆等级
    防爆热电偶的防爆等级按其使用于爆炸性气体混合物最大安全间隙分为A 、B、C三级。

类别 级别 最大试验安全间隙(MESG)mm
II A 0.9≤MESG
B 0.5<MESG<0.9
C MESG≤0.5


  ○温度组别
    防爆热电偶的温度组别按其外露部分允许最高表面温度分为T1~T6。

温度组别 允许最高表面温度℃
T1 450
T2 300
T3 200
T4 135
T5 100
T6 85

  ●防爆级别
    ●EXd II□T□
    ●Exia II□T□
  ●防护等级:IP65

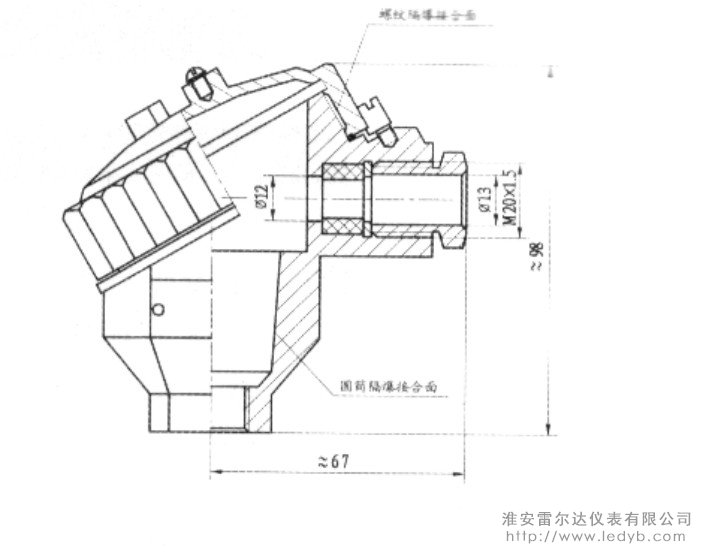

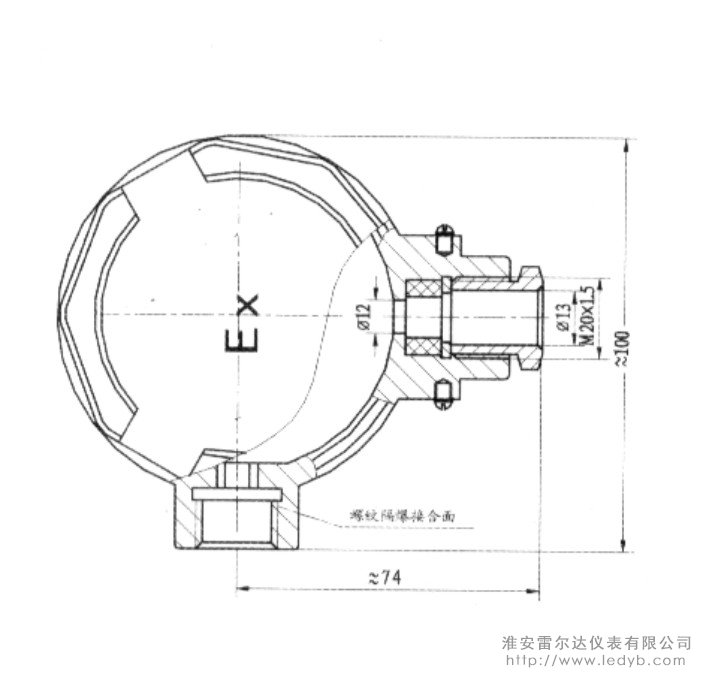

■接线盒形式



  ●dⅡBT□级

  ●dⅡCT□级

点击看大图

点击看大图

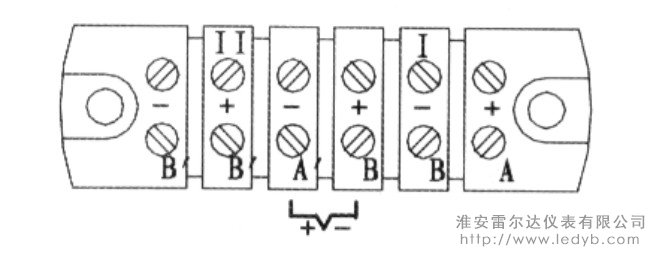

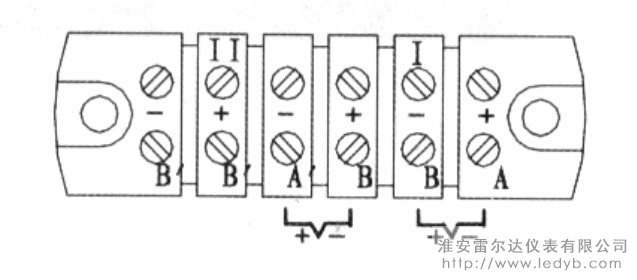

■安装端子形式



点击看大            图

点击看大            图

■型号命名方法



LRD-W

温度仪表



|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

Z

热电阻



|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

感温元件材料

P
C

铂 Pt
铜 Cu

|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

偶丝对数


2

单支
双支

|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

安装固定形式

1
2
4
5
7
8
9

无固定装置
固定螺纹
固定法兰
活络管接头式
直形管接头式
固定螺纹管接头式
活动螺纹管接头式

|
|
|
|
|
|
|
|
|

接线盒形式

4

防爆式

|
|
|
|
|
|

保护管直径

0
1

Φ16
Φ12

|
|
|
|

工作端形式

G

变截面

|



LRD- W

Z

P

2  -

2

4

0

G

典型型号示例

■选型须知



  1)型号
  2)分度号
  3)防爆等级
  4)精度等级
  5)安装固定形式
  6)保护管材质
  7)长度或插入深度
  例例A:防爆热电阻,Pt100型,固定螺纹M27×2,防爆等级dⅡBT4级,保护管316,插 入深度300mm。ZK-WZP-240,Pt100,L=450×300,dⅡBT4 温度变送器0.5级,保护管316,螺纹 M27×2。
